A escobilla de carbón de grafito de Power Tools está composta de carbón, é un material resistente ás altas temperaturas e o seu punto de fusión alcanza os 3652 °C. Con esta característica resistente a altas temperaturas, o grafito pódese procesar nun crisol de utensilios químicos resistentes a altas temperaturas. A condutividade do grafito é moi boa, máis que moitos metais, centos de veces a dos non metais, polo que se converte en pezas condutoras como como electrodos e escobillas de carbón.
Material |
Modelo |
resistencia |
Densidade aparente |
Densidade de corrente nominal |
Dureza Rockwell |
cargando |
Grafito e electrografito |
D104 |
10 ± 40 % |
1,64 ± 10 % |
12 |
100 (-29 %~+10 %) |
20 KG |
D172 |
13 ± 40 % |
1,6 ± 10 % |
12 |
103(-31%~+9%) |
20 KG |
|
Vantaxe: boa lubricidade e duración |
||||||
Aplicación de D104: adecuado para motor de 80-120 V DC, motor xerador de turbina de auga pequena e motor xerador de turbina |
||||||
Aplicación de D172: adecuado para motor xerador de turbina de auga de tipo grande e motor xerador de turbina |

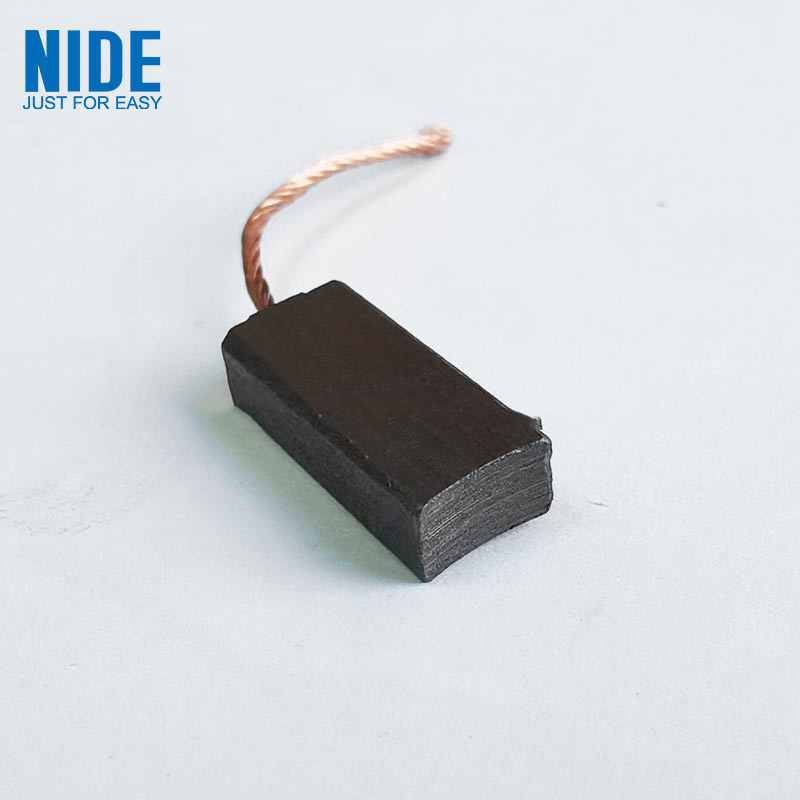

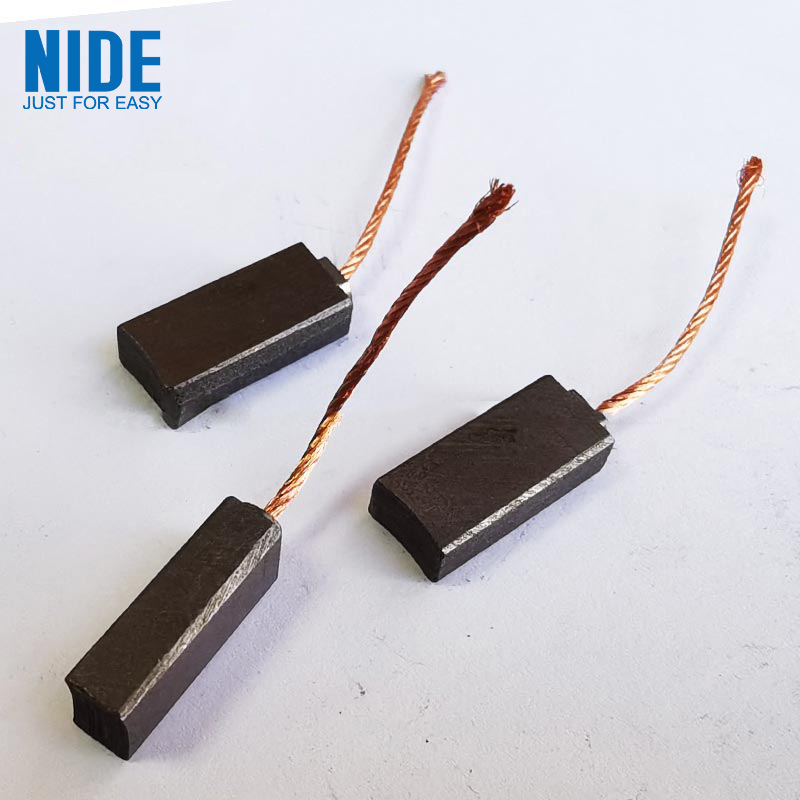

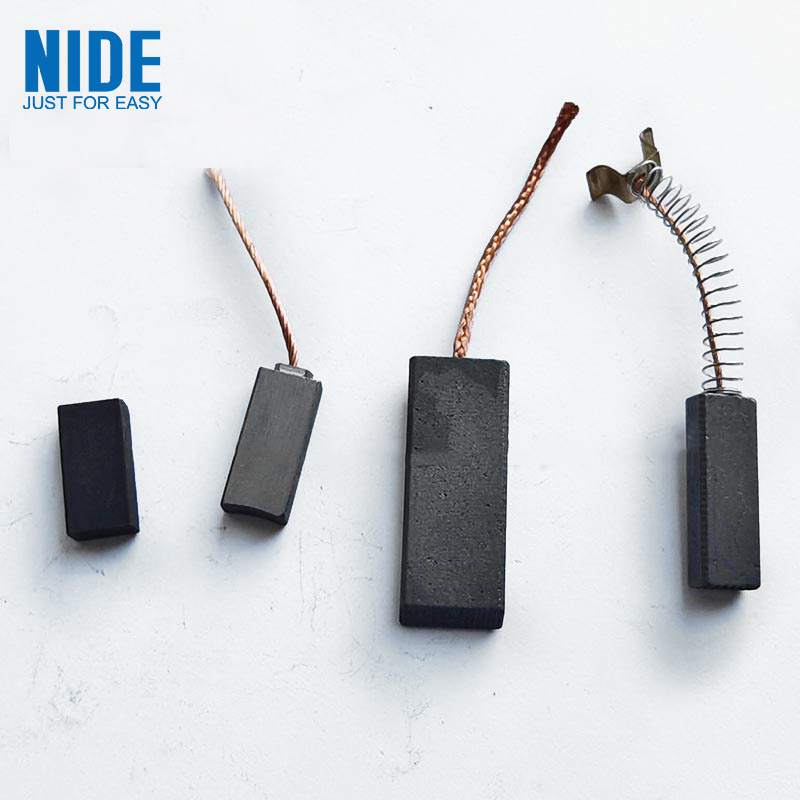

As escobillas de carbón de grafito utilízanse principalmente en equipos de motor de ferramentas eléctricas. Utilízanse para transmitir sinais ou enerxía ás partes fixas e xiratorias dalgúns motores ou xeradores. A forma é rectangular e o fío metálico instálase na primavera. A escobilla de carbón é unha especie de contacto deslizante, polo que é fácil de levar e debe ser substituída e limpada regularmente.
A estrutura interna do grafito axuda ás escobillas de carbón das ferramentas eléctricas a ter unha boa lubricidade.
