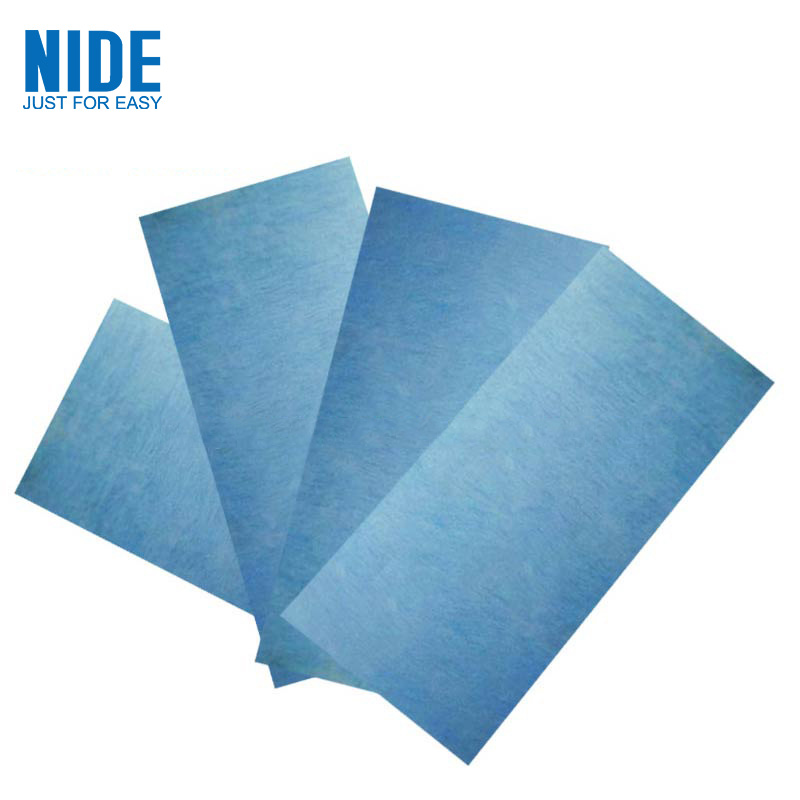

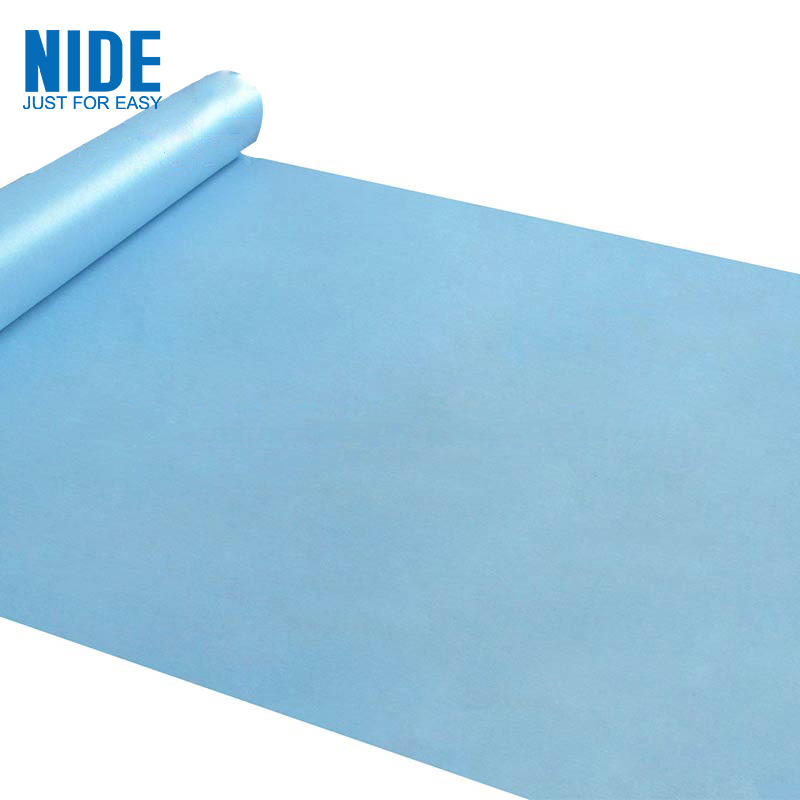

O material de illamento do motor eléctrico de película de papel de illamento 6641 F Clase DMD é un material composto de tres capas feito dunha capa de película de poliéster e dous non tecidos de fibra de poliéster eléctrica e pegado por resina de clase F. Con boas propiedades mecánicas e eléctricas, o tecido non tecido de poliéster ten unha boa capacidade de adsorción e pode absorber a resina durante a impregnación.
Propiedades |
Unidade |
Parámetro |
||||||||||
Grosor do papel illante |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Desviación de espesor |
MM |
± 0,02 |
± 0,02 |
± 0,02 |
± 0,02 |
± 0,02 |
± 0,03 |
± 0,03 |
± 0,04 |
± 0,04 |
± 0,05 |
± 0,05 |
Gramática e desviación |
GSM |
130 ± 13 |
152 ± 15 |
187 ± 19 |
205 ± 21 |
240 ± 24 |
275 ± 27 |
322 ± 32 |
375 ± 38 |
466 ± 47 |
536 ± 54 |
606 ± 61 |
Espesor da película |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Tensión de avaría |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥ 15 |
≥18 |
20 ≥ |
≥ 22 |
Resistencia a la tracción (MD |
N/CM |
≥ 60 |
≥90 |
≥ 110 |
≥ 120 |
140 ≥ |
≥ 170 |
≥ 200 |
≥ 270 |
≥ 340 |
≥ 360 |
≥ 390 |
Resistencia á tracción (TD) |
N/CM |
40 ≥ |
80 ≥ |
≥ 100 |
≥105 |
≥ 120 |
150 ≥ |
180 ≥ |
≥ 200 |
280 ≥ |
300 ¥ |
≥ 320 |
O papel de illamento DMD Clase 6641 F úsase amplamente no illamento de ranuras, fases e forros de illamento de motores dos motores, o illamento entre capas no transformador. Tamén se usa amplamente na máquina de inserción automática de bobinas para a inserción de cuñas.
6641 Papel de illamento DMD clase F para illamento de motores
Será mellor que o cliente puidese enviarnos un debuxo detallado incluíndo a información a continuación.
1. Tipo de material de illamento: papel illante, cuña (incluíndo DMD, DM, película de poliéster, PMP, PET, fibra vulcanizada vermella)
2. Dimensión do material de illamento: ancho, grosor, tolerancia.
3. Clase térmica do material de illamento: Clase F, Clase E, Clase B, Clase H
4. Aplicacións de materiais de illamento
5. Cantidade necesaria: normalmente o seu peso
6. Outro requisito técnico.
