Conmutador eléctrico de gancho 12P para motor DC
O conmutador de motor eléctrico é amplamente utilizado nunha variedade de ferramentas eléctricas, coches, motocicletas, electrodomésticos e outros motores eléctricos.
1. Parámetros do conmutador:
Nome do produto | Conmutador de motor |
Tamaño | 8x23x20mm |
Cor | Ton cobre |
Dentes | 12 dentes |
Material | Cobre |
Tipo | Conmutador de gancho |
MOQ | 100000 |
2. Selección do conmutador
Cando o motor necesita substituír todo o conmutador, é necesario detectar o diámetro do círculo exterior do conmutador, o diámetro do burato interior, a lonxitude da peza de cobre e o número de ranuras e outros parámetros e, a continuación, seleccionar o conmutador. con parámetros similares para ser absolutamente iguais, e intente escoller o conmutador tipo clip para substituír.

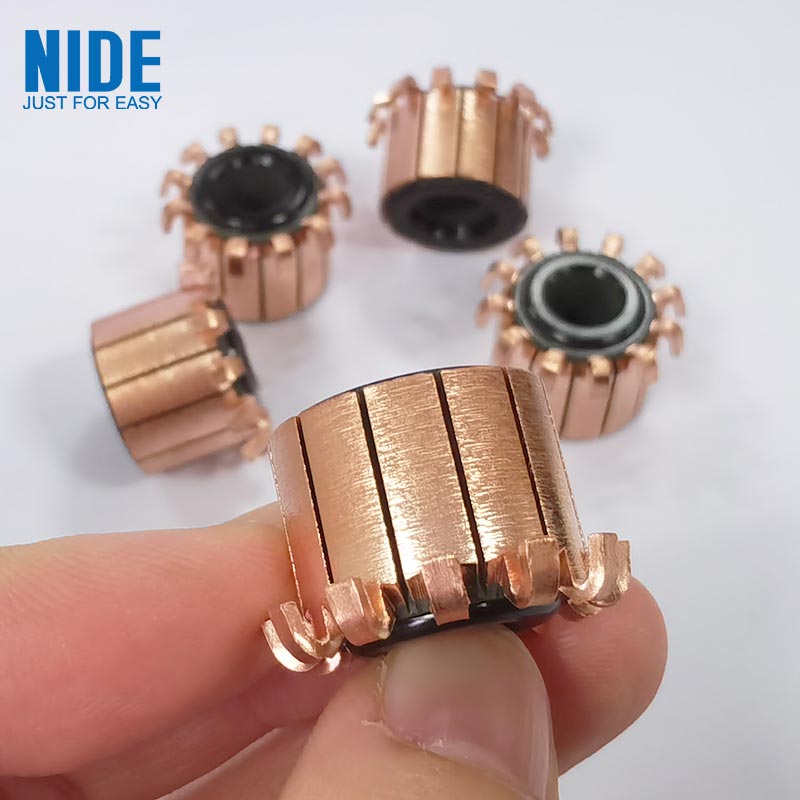

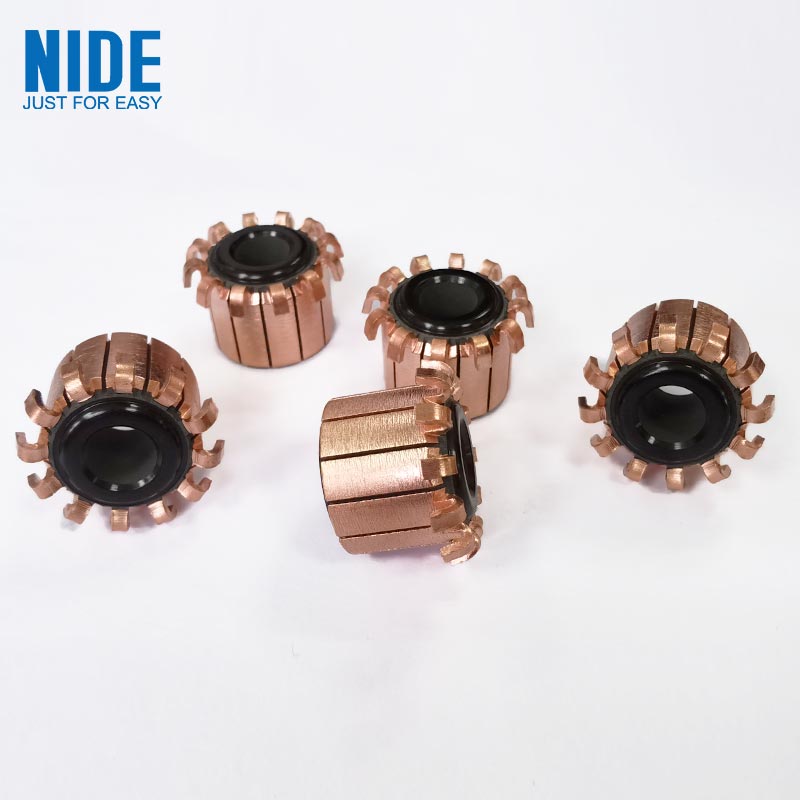

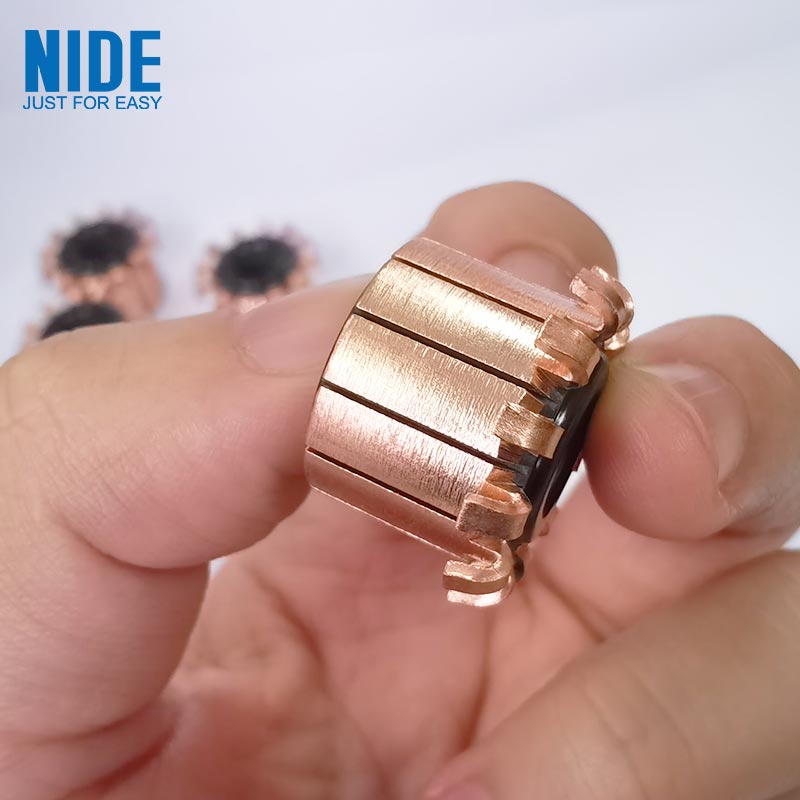

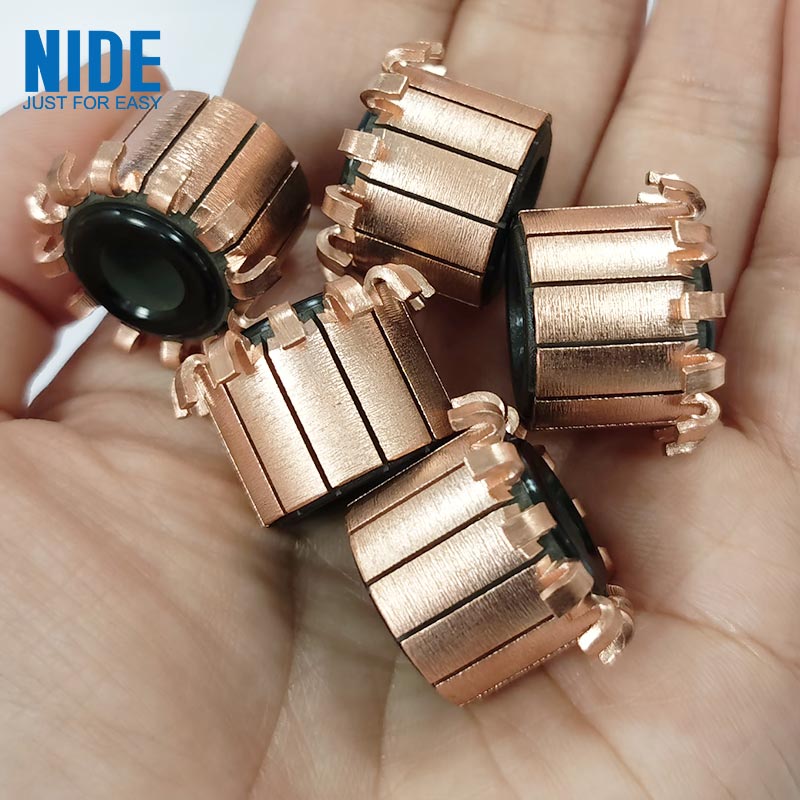

3. Imaxe do conmutador
4. Substitución do conmutador
a. Proba se o enrolamento da armadura ten un fenómeno de curtocircuíto e ferro, para ser eliminado a tempo, para non deixar atrás problemas.
b. Cando o diámetro do orificio interior do conmutador é pequeno, pódese xirar e ampliar no torno para acadar o diámetro do orificio interior requirido polo pivote eléctrico; Cando o diámetro do buraco interior é grande, pódese mecanizar unha buxa e presionar na boca.
c. O clip do conmutador de tipo clip é xeralmente un pouco máis longo e a parte sobrante pódese cortar segundo a necesidade e a abertura é raspada para soldar estaño.
d. Aliñe lixeiramente as ranuras abertas do conmutador cos cables de conexión do enrolamento da armadura un por un e, a continuación, prema lentamente o conmutador sobre o pivote ata que a posición do conmutador cumpra os requisitos.
e. Apague o conmutador danado do eixe de pivote baixo o chanzo da cabeza de cableado ou cincelar o conmutador despois de serrar un círculo ao redor do círculo cunha serra para metales debaixo do chanzo da cabeza de cableado e, a continuación, tire e raspe a cabeza do cable de conexión un por un. con alicates para soldar estaño, e despois retirar a parte residual do conmutador.
