Que evita que a corrente se filtre a través dos enrolamentos do seu motor?

Dentro de cada motor eléctrico, os enrolamentos de cobre transportan corrente. Séntanse dentro de ranuras de aceiro. O aceiro conduce a electricidade. O cobre conduce a electricidade. Se se tocan, fugas de corrente. Os shorts de motor. O rendemento baixa. Finalmente, o motor falla.

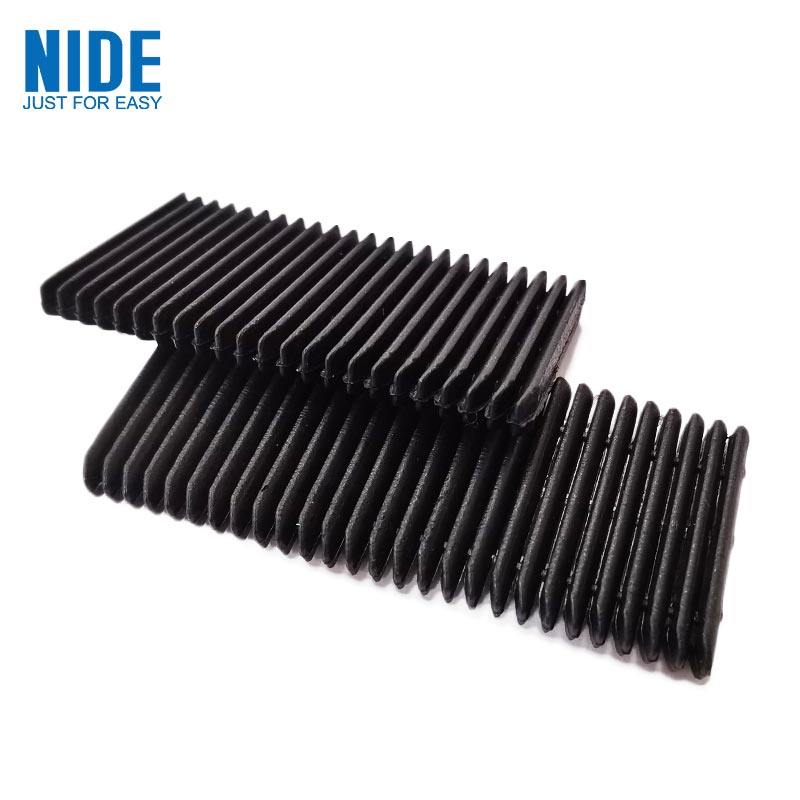

O único que hai entre o cobre e o aceiro é unha fina lámina de material chamadapapel de illamento eléctrico.

Non parece moito. Unha fracción de milímetro de espesor. Cortar en formas precisas. Deslizouse na ranura antes de que entren os enrolamentos. Pero sen ela, o motor non funciona.

O que fai realmente o papel illante

O núcleo do estator está feito de laminacións de aceiro apiladas. As ranuras son perforadas neles. O enxeñeiro introduce un anaco de papel illante en cada ranura, dobrado para forrar as paredes. A continuación, os enrolamentos entran. A continuación, a cuña da ranura pecha a abertura.

O papel ten tres traballos. En primeiro lugar, o illamento eléctrico: deixa de saltar a corrente do cobre ao aceiro. En segundo lugar, a protección mecánica: amortece os enrolamentos contra os bordos duros das laminacións de aceiro. En terceiro lugar, a xestión térmica: algúns graos axudan a afastar a calor dos enrolamentos.

Se o papel falla nalgún destes, falla o motor.

As familias materiais

Non todo o papel illante é iguais. Os diferentes motores necesitan materiais diferentes. A elección depende da temperatura, tensión, tensión mecánica e custo.

A seguinte táboa mostra os tipos máis comúns utilizados na fabricación de motores na actualidade.

DMD é o cabalo de batalla. Cobre a maioría dos motores estándar a un custo razoable. NMN engade dureza mecánica. NHN engade resistencia á calor. O papel de aramida engade ambos e unha resistencia dieléctrica superior. A película de poliimida é para espazos reducidos.

Comprensión das clases de temperatura

Cada material de illamento ten unha clasificación de temperatura. Isto non é mercadotecnia. É un límite probado.

Seleccionar a clase incorrecta é un erro común. Se o motor funciona a 140 °C continuos, fallará a clase B (130 °C). A clase F (155 °C) é a opción segura mínima.

Pero teña en conta: a clasificación de temperatura aplícase ao funcionamento continuo. As temperaturas máximas poden ser máis altas. Os bos enxeñeiros engaden marxe. Un motor que funcione a 140 °C continuos debería ter illamento de clase H, non só de clase F.

Parámetros clave: o que realmente significa a folla de especificacións

CandoAvaliación do papel illante, varios parámetros técnicos importan. Aquí está o que significan.

Espesor.Medido en milímetros. O rango típico é de 0,15 mm a 0,40 mm para os forros de slot. O papel máis groso proporciona unha maior forza dieléctrica e unha mellor protección mecánica. O papel máis fino deixa máis espazo para o cobre, aumentando a densidade de potencia do motor. A compensación é o xuízo de enxeñería.

Rixidez dieléctrica.Medido en kilovoltios por milímetro. Isto indica a cantidade de tensión que pode bloquear o papel antes de romperse. Un valor típico para DMD é 5-8 kV para unha folla de 0,2 mm. Máis alto é mellor, pero o requisito real depende da tensión do motor. Para un motor EV de 400 V, 3-5 kV son adecuados. Para sistemas de 800 V, 6-8 kV é máis seguro.

Resistencia á tracción.Medido en Newtons por 15 mm de ancho. Isto indica canta forza de tracción pode levar o papel antes de rasgar. Importante porque o papel está dobrado e inserido pola máquina. Roturas débiles do papel durante a montaxe. Segue o tempo de inactividade.

Alongamento en rotura.Porcentaxe de estiramento antes de rasgar. O papel que se estende entre un 10 e un 15 % é máis tolerante durante o dobrado. O papel quebradizo racha nas esquinas afiadas.

Resistencia á rotura do bordo.Medido en Newtons. O papel dóbrase. Os dobras crean puntos de tensión. Se a resistencia á rotura dos bordos é baixa, o papel divídese na liña de dobrado durante a inserción.

Un bo provedor proporciona estes números no certificado do material. Un provedor pobre di que "cumpre os estándares da industria" sen dar os valores de proba reais.

Por que os motores EV son diferentes

Os motores de vehículos eléctricos cambiaron o mercado do papel illante. Os requisitos son máis estritos.

Temperaturas máis altas.Os motores EV funcionan máis quentes que os motores industriais. O arrefriamento líquido axuda, pero os puntos quentes aínda alcanzan os 160-180 °C. Os materiais de clase H (180 °C) son estándar. Algúns fabricantes están pasando á Clase C (220 °C) para deseños de próxima xeración.

Tensións máis altas.Os primeiros motores EV funcionaban a 300-400V. Os sistemas máis novos funcionan a 800 V. Os próximos sistemas funcionarán a 1200 V ou máis. Os requisitos de rigidez dieléctrica duplicáronse. É posible que o papel que funcionou para 400 V non sexa seguro para 800 V.

Exposición ao aceite.Moitos motores eléctricos usan aceite para refrixeración e lubricación. O papel illante está nese aceite. Algúns materiais inchan ou degradan no petróleo. Os papeis a base de poliimida funcionan ben. Os papeis a base de poliéster poden ter limitacións. Solicite datos da proba de compatibilidade do aceite.

Automatización.As liñas de produción de motores EV funcionan a alta velocidade. O papel aliméntase de rolos, córtase, dobra e insírese automaticamente. A consistencia do material importa. A variación de espesor de ± 0,01 mm pode atascar un insertador automático.

Tres problemas reais que ocorren nas liñas de produción

As propiedades teóricas dos materiais son unha cousa. O que realmente falla na fábrica é outra.

Problema primeiro: roturas de papel durante o pregamento.A máquina dobra o papel en forma de U para forrar a ranura. Se o papel ten unha resistencia á rotura do bordo baixa, divídese na liña de dobrado. A liña para. Un operador elimina o atasco. Retoma a produción. Isto ocorre decenas de veces por quenda con material deficiente.

Problema dous: as dimensións do papel cambian coa humidade.O papel de aramida absorbe a humidade do aire. En alta humidade, dilatase. Con pouca humidade, encolle. A máquina está calibrada para un tamaño. Cando o papel cambia de tamaño, a forma dobrada cambia. A inserción falla. Os bos provedores envían papel en envases a proba de humidade. As boas fábricas almacénano en cuartos climatizados.

Problema tres: contaminación do adhesivo.Algúns papeis illantes teñen unha capa adhesiva activada por calor nun lado. Despois da inserción, a calor une o papel ás paredes da ranura. Se o adhesivo rezuma durante o almacenamento ou a transferencia, adhírese ás guías da máquina. O po recóllese. Deriva de aliñación. A solución é a fabricación limpa e os forros de liberación axeitados.

Como especificar correctamente o papel illante

Aquí tes un exemplo de especificación real para un motor de tracción de motor eléctrico.

Envía isto a tres provedores. Compara os informes de proba que proporcionan. Pregunta sobre a variación: lote a lote, rolo a rolo. O provedor que responde con datos é no que confiar.

Seis preguntas que fan os compradores

Podo usar o mesmo papel illante para todos os meus motores?
Normalmente non. Diferentes motores funcionan a diferentes temperaturas e voltaxes. A estandarización dun material simplifica o inventario pero obrígache a utilizar un material de calidade superior ao necesario para algúns motores, aumentando o custo. Ou usa un material de menor calidade e corre o risco de falla. É mellor cualificar dous ou tres materiais e relacionalos coas aplicacións.

Cal é a diferenza entre NMN e NHN?
A capa media. NMN usa película de poliéster. NHN usa película de poliimida. A poliimida soporta temperaturas máis altas. Para motores que funcionan a menos de 155 °C, NMN está ben. Para 155-180 °C, escolla NHN. A diferenza de custo é modesta.

O papel máis groso sempre significa un mellor illamento?
Non sempre. A forza dieléctrica aumenta co grosor, pero o axuste mecánico faise máis difícil. O papel groso ocupa espazo dentro da ranura. Ese espazo podería ter máis cobre. Os deseñadores de motores compensan o grosor do illamento contra o recheo de cobre. O papel máis fino permite máis cobre, maior potencia, pero require un mellor control do proceso.

Cal é a vida útil do papel illante?
Depende das condicións de almacenamento. No envase orixinal, climatizado, o papel aramida dura anos. Os materiais a base de poliéster poden degradarse máis rápido. Os principais riscos son a absorción de humidade e o envellecemento do adhesivo. Se o papel foi almacenado durante máis de dous anos, proba unha mostra antes de usala.

Como podo saber se o papel dun provedor é consistente?
Solicitar datos de Cpk sobre o grosor. Un Cpk de 1.33 ou superior significa que o proceso é capaz. Tamén solicite informes de proba de lote a lote. Se un provedor non pode producir estes, non está controlando o seu proceso.

Pódese reciclar o papel illante?
A maioría son termoestables ou termoplásticos de alto rendemento. A reciclaxe é difícil. Algúns papeis de aramida pódense repeler, pero o proceso non está moi dispoñible. O foco da industria está na redución de residuos no corte e inserción, non na reciclaxe post-consumo.

Unha nota sobre a compatibilidade coas cuñas de ranura

Papel illantealiña as paredes das ranuras. A cuña da ranura pecha a abertura. Deben traballar xuntos.

A cuña preme contra o papel na abertura da ranura. Se o papel está moi brando, a cuña cavará nel. Se o papel é demasiado fráxil, racharase no punto de contacto da cuña.

Para os motores EV, moitos enxeñeiros combinan papel de aramida con cuñas de aramida. Mesma familia de materiais, dilatación térmica e comportamento mecánico semellantes. Para motores xerais, o papel DMD con cuñas de fibra de vidro é unha combinación comprobada.

Ao pedir a un provedor, especifique os dous artigos xuntos. O provedor pode entón combinar os sistemas de materiais.
