¿Coñeces o papel e as características do cepillo de carbono para o motor DC?

Nos motores de DC, os cepillos de carbono (tamén chamados cepillos) son compoñentes condutores clave e teñen importantes responsabilidades. Cales son as características e funcións fundamentais deCepillo de carbono para o motor DC?

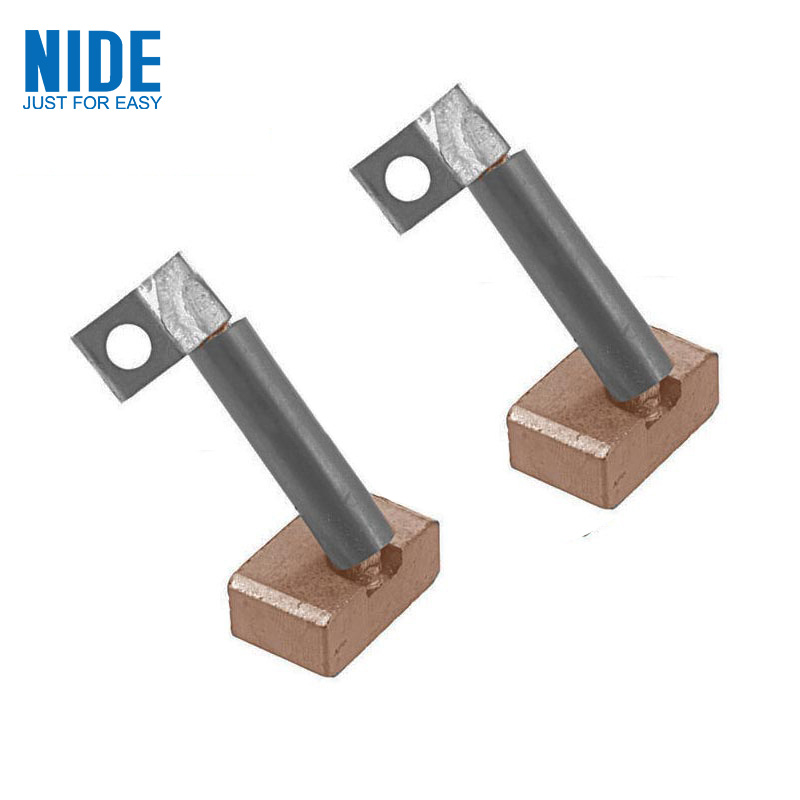

Unha unidade de condutividade e resistencia ao desgaste:Cepillo de carbono para o motor DCnormalmente está feito de compostos de grafito ou grafito mesturados con po metálico (como o cobre). O grafito proporciona lubricidade clave e un baixo coeficiente de fricción para garantir un desgaste controlable cando está en contacto co conmutador rotativo; mentres que os compoñentes metálicos engadidos (como o po de cobre) melloran significativamente a condutividade para satisfacer as necesidades da gran transmisión de corrente. Esta combinación de materiais permítelle soportar o desgaste mecánico continuo mentres conduce a corrente.

Contacto elástico flexible: o cepillo de carbono non é ríxido, senón que se presiona suavemente e continuamente contra a superficie do conmutador por un resorte de presión constante. Este mecanismo de contacto elástico é crucial, xa que asegura que incluso cando o conmutador sexa irregular debido á rotación ou a unha pequena malleira, pódese manter unha conexión eléctrica de baixa resistencia estable, minimizando a resistencia de contacto e chispas.

Posicionamento das pezas de desgaste: os cepillos de carbono son consumibles debido á fricción continua co conmutador rotativo de alta velocidade. A súa vida útil está afectada por factores como a calidade do material, a corrente de traballo, a velocidade do motor, a conmutación, o ambiente (como o po, a humidade, a temperatura) e a presión de primavera. O deseño debe ser fácil de comprobar e substituír.

A ponte da transmisión de enerxía é a función máis fundamental deCepillo de carbono para o motor DC. Nun motor de corrente continua, o enrolamento de armadura rotativa (rotor) necesita obter corrente dunha fonte de enerxía estática externa para xerar un campo e un par magnético. Como compoñente estacionario, o cepillo de carbono está conectado a unha liña de alimentación fixa nun extremo e deslízase en contacto co segmento de conmutador fixado no eixe do rotor no outro extremo, transmitindo continuamente e de forma fiable a potencia da alimentación externa de corrente continua ao enrolamento rotor rotativo, proporcionando a entrada de enerxía para o funcionamento do motor (modo de motor).

Un enlace clave para lograr a rectificación mecánica (conmutación): Para que un motor de corrente continua xire continuamente, a dirección da corrente no enrolamento do rotor debe cambiarse periódicamente (conmutada) no momento en que pasa pola liña neutral do polo magnético. Os segmentos do conmutador xiran co rotor e diferentes segmentos póñase en contacto cos cepillos de carbono fixos á súa vez e cambian automaticamente o circuíto de enrolamento do rotor conectado á fonte de alimentación (ou carga) en coordinación coa posición dos cepillos. O cepillo de carbono realiza físicamente a conmutación da dirección da corrente no enrolamento rotativo mediante un contacto ordenado e separación con diferentes segmentos do conmutador, é dicir, o proceso de rectificación mecánica ". Esta é a base para o funcionamento continuo do motor DC.

Manter unha conexión eléctrica estable: manter un contacto estreito co conmutador mediante a presión de primavera e manter unha ruta de conexión eléctrica de baixa resistencia, de baixa perda, incluso no caso de vibración ou lixeira excentricidade, garantindo a eficiencia da transmisión de enerxía.

Derivación de chispas de conmutación: no momento da conmutación actual, debido á existencia de inductancia da bobina, inevitablemente xeraranse pequenas chispas (chispas de conmutación). Os cepillos de carbono ben deseñados teñen unha certa capacidade de extinción de arco (o propio grafito tamén ten un certo papel) e axuda a liberar esta parte da enerxía a través dun bo camiño de condución, reducindo o dano das chispas ao conmutador e ao sinuoso

illamento.

O cepillo de carbono para o motor DC é unha ponte condutora indispensable entre o circuíto estacionario e o circuíto rotativo no motor DC. É responsable da transmisión eficiente de enerxía eléctrica e tamén é o executor físico da función central de cambiar automaticamente a dirección da corrente do rotor (conmutación). A súa composición de material especial (condutiva + resistente ao desgaste) e o método de crimping elástico aseguran un funcionamento relativamente estable e fiable en contornas de fricción deslizantes duras. Non obstante, é precisamente debido a esta fricción continua que se converte nunha clave que leva unha parte que require mantemento e substitución regulares, o que ten un impacto directo no rendemento e na vida do motor. A inspección regular e a substitución de cepillos de carbono que se usan ata o límite é unha parte importante para manter o funcionamento normal do motor DC.
